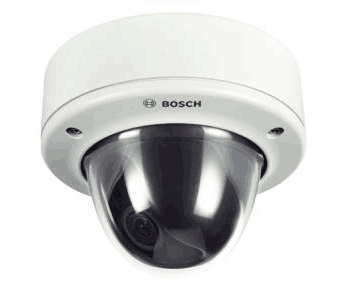

博世BOSCH VDN-5085-V311 防暴彩色超高清晰度高动态半球摄像机
博世BOSCH VDN-5085-V311 防暴彩色超高清晰度高动态半球摄像机
| 型号 | 额定电压 , 额定频率 |
| VDN-5085-V311，VDN-5085-V911，VDN-5085-VA11 | 12 VDC / 24 VAC , 50 Hz |
| VDN-5085-V321，VDN-5085-V921，VDN-5085-VA21 | 12 VDC / 24 VAC , 60 Hz |
| 功耗 | 360 mA (12 VDC)，700 mA（加热器开启） 330 mA (24 VAC)，650 mA（加热器开启） |
| 图像感应器 | 960H，1/3" DS CCD，感应器清晰度 720 电视线，宽动态范围，双快门 |
| 系统 | PAL 或 NTSC |
| 总像素数（水平 x 垂直） | 1020 x 596 (PAL) 1020 x 508 (NTSC) |
| 有效像素（水平 x 垂直） | 976 x 582 (PAL) 976 x 494 (NTSC) |
| 灵敏度镜头 2.8 至 10.5 毫米（3200K，场景反射率 89%，发射率 68%，F1.2)” | |
| 全视频 (100 IRE) | 有效画面 (50 IRE) , 有效画面 (30 IRE) |
| 彩色 | 0.7 lx (0.0651 fc) , 0.13 lx (0.0121 fc) , 0.06 lx (0.00558 fc) |
| 彩色+ 10 倍灵敏度提升 | 0.07 lx (0.00651 fc) , 0.013 lx (0.00121 fc) , 0.006 lx (0.000558 fc) |
| 黑白 | 0.3 lx (0.0279 fc) , 0.06 lx (0.00558 fc) , 0.03 lx (0.00279 fc) |
| 黑白 10 倍灵敏度提升 | 0.03 lx (0.00279 fc) , 0.006 lx (0.000558 fc) , 0.003 lx (0.000279 fc) |
| 灵敏度镜头 9 至 22 毫米（3200K，场景反射率 89%，发射率 68%，F1.4)” | |
| 全视频 (100 IRE) | 有效画面 (50 IRE) , 有效画面 (30 IRE) |
| 彩色 | 1 lx (0.0930 fc) , 0.17 lx (0.0158 fc) , 0.08 lx (0.00744 fc) |
| 彩色+ 10 倍灵敏度提升 | 0.1 lx (0.00930 fc) , 0.017 lx (0.00158 fc) , 0.008 lx (0.000744 fc) |
| 黑白 | 0.4 lx (0.0372 fc) , 0.08 lx (0.00744 fc) , 0.04 lx (0.00372 fc) |
| 黑白 10 倍灵敏度提升 | 0.04 lx (0.00372 fc) , 0.008 lx (0.000744 fc) , 0.004 lx (0.000372 fc) |
| 灵敏度镜头 18 至 50 毫米（3200K，场景反射率 89%，发射率 68%，F1.5)” | |
| 全视频 (100 IRE) | 有效画面 (50 IRE) , 有效画面 (30 IRE) |
| 彩色 | 1.1 lx (0.102 fc) , 0.2 lx (0.0186 fc) , 0.09 lx (0.00836 fc) |
| 彩色+ 10 倍灵敏度提升 | 0.11 lx (0.0102 fc) , 0.02 lx (0.00186 fc) , 0.009 lx (0.000836 fc) |
| 黑白 | 0.5 lx (0.0465 fc) , 0.09 lx (0.00836 fc) , 0.05 lx (0.00465 fc) |
| 黑白 10 倍灵敏度提升 | 0.05 lx (0.00465 fc) , 0.009 lx (0.000836 fc) , 0.005 lx (0.000465 fc) |
| 信噪比 | >54 dB |
| 视频输出 | 复合视频，1 Vpp，75 欧姆 |
| 同步 | 内部，线路锁定 |
| 快门 | 自动（1/50 [1/60] 至 1/100000）可选，固定，无频闪，缺省 |
| 灵敏度提升 | 可调范围：关闭至 10x |
| 日/夜 | 彩色、黑白、自动 |
| 动态引擎 | XF 超动态、HDR、智能背光补偿 |
| 动态范围 | 94 dB (WDR) |
| 动态降噪 | 2D降噪、3D降噪 |
| AGC | 可以选择打开或关闭 AGC (0 – 40 dB) |
| 智能背光补偿 | 开/关 |
| 白色峰值抑制 | 开/关 |
| 白平衡 | ATW室内、ATW室外、ATW hold和手动 |
| 对比度增强 | 低、中、高 |
| 清晰度 | 可以选择清晰度增强级别 |
| 报警输出 | 视频移动侦测或 Bilinx |
| 电缆补偿 | 无外部放大器时最长 1000 米（3000 英尺）同轴电缆（结合 Bilinx 同轴电缆通信自动进行设置） |
| 摄像机ID | 17 个字符的可编辑字符串，位置可选 |
| 测试方式生成器 | 颜色条、光栅、脉冲、交叉脉冲、交叉排线 |
| 模式 | 6 种预设编程模式 |
| 远程控制 | Bilinx 同轴电缆双向通信 |
| 视频移动探测 | 4 个区域、完全可编程 |
| 隐私遮挡 | 15 个独立区域，完全可编程 |
| E-Zoom | 高达 16x |
| 数字图像稳定器 | 开/关 |
| 控制 | 通过软键操作的屏显菜单 |
| 屏显语言 | 英语、法语、德语、西班牙语、葡萄牙语、简体中文、俄语 |
| 变焦 | 手动变焦和焦距调节 |
| 光圈控制 | 自动光圈控制 |
| 视角 | |
| 2.8 至 10.5 毫米 | 广角 101.8 x 73.7o（水平 x 垂直） |
|
长焦 27.4o x 20.6o（水平 x 垂直） |
| 9 至 22 毫米 | 广角：32.1o x 23.3o（水平 x 垂直） |
| 长焦：13.1o x 9.8o（水平 x 垂直） | |
| 18 至 50 毫米 | 广角：14.6o x 10.9o（水平 x 垂直） |
| 长焦：5.6o x 4.2o（水平 x 垂直） | |
| 尺寸 | 参见示图 |
| 重量 | 750 克（1.65 磅） |
| 安装 | 使用三 (3) 颗螺丝齐平安装在 4S 电气盒的空心表面上 |
| 彩色 | 白色 (RAL9010) 装饰环，黑色内衬 |
| 调节范围 | 360o 旋转，90o 俯仰，±90o 方位角 |
| 球型罩 | 透明聚碳酸酯有机玻璃，采用 UV 防刮擦保护涂层 |
| 装饰环 | 铝 |
| 默认操作温度（关闭加热器） | -30oC 至 +55oC（-22oF 至 +131oF） |
| 工作温度（打开加热器） | -50 oC 至 +55 oC（-58 oF 至 +131 oF） |
| 存储温度 | -55 oC 至 +70 oC（-67 oF 至 +158 oF） |
| 工作湿度 | 相对湿度：5% 至 93% |
| 存储湿度 | 可达 98% 相对湿度 |
| 撞击防护 | 通过 IEC 60068-2-75 测试，Eh, 50 J； |
| EN 50102，超过 IK10 | |
| 防水/防尘 | IP66和 NEMA 4X 类型 |
FLEXIDOME 5000 摄像机几乎是所有室内或室外监控应用
场合的绝佳解决方案。 此款防暴半球摄像机采用具备 720
电视线清晰度的高性能 960H 1/3 英寸 CCD 感应器。 该感
应器、宽动态范围引擎与高级图像处理技术相结合，即便在
困难的光照条件下，也能打造出详尽、色彩更加逼真的图
像。 真正的日/夜两用性能确保能在任何时间（无论白天还
是夜晚）拍摄出最佳品质的图像。 摄像机安装方便，操作简
单，可为各种荷刻的场景条件提供最佳的解决方案。
系统概览
模压铝质壳体、聚碳酸酯球型罩和强化衬板，使其可以承受
等效于 55 千克（120 磅）的作用力。 壳体中包含功能完备
的摄像机和内部变焦镜头。 摄像机符合 IP 66 和 NEMA 4X
类型防护标准，既防水又防尘，是室外应用场合的理想选
择。 摄像机壳体能为各种应用场合提供额外的保护性能，例
如学校、银行、监狱、停车场、零售店和商务大楼。
摄像机装备齐全，安装快速方便，随时可以投入使用。 通过
使用专有的云台装置，安装人员可以精确选择所需的视场。
安装选项多种多样，其中包括表面安装、4S（美国）、壁
装、角装和吊顶安装。 精巧的造型，圆滑的设计，以及真正
的嵌入式安装外形，使其能够完美融入任何装饰环境。
该摄像机购买后可立即使用。 摄像机中预先设定了六种不同
的操作模式。 请选择适合您的特定应用的模式，以获得最佳
的性能。
基本功能
在极端照明条件下呈现清晰的图像细节
在极端照明条件下，场景中的最亮和最暗部分之间可能存在
极大的差别。 为在这些情况下生成清晰的图像，摄像机中的
CCD 感应器生成两幅图像；第一幅图像通过长曝光来解析
场景中最暗区域的细节，而另一幅通过短曝光来解析最亮区
域的细节。 摄像机中的高级图像处理技术将这些“双快门”图
像结合在一起，把每种曝光的像素进行混合以生成最详尽的
图像。 卓越的宽动态范围可以轻松应对所有照明条件，呈现
以前不能显示的图像细节。
日/夜模式
日/夜模式通过提升红外线灵敏度来提供更佳的夜视能力。
通过感测光照强度或通过报警输入，红外线滤镜可以自动从
彩色模式切换到黑白模式。 滤镜也可通过以下方式进行手动
切换：报警输入、摄像机菜单或 Bilinx 同轴电缆控制接口。
摄像机内部的镜头红外线检测器可以提高黑白模式的稳定
性，因为当IR 强度处于主导地位时，它可以防止转换为彩
色模式。 此外，还会测量红外对比度并用它来处理室外场景
中的反射红外光。
易于安装
镜头向导帮助用户在光圈最大开度的情况下对准镜头焦距，
使摄像机在全天24 小时内保持最佳的聚焦状态。 无需使用
特殊的工具或滤镜。
摄像机预设了六种独立的操作模式，它们分别用于典型的应
用场合，但对于某些特殊的场合，允许用户进行全面的编
程。 通过 Bilinx 或外部报警输入，可以方便地在这些模式
之间切换。
摄像机拥有其他几种简化安装的功能。
? 带有视频 BNC 和电源连接器的软线。
? 内置的测试方式生成器可以生成信号来测试和查找电缆问
题。
? 多语言屏显菜单 (OSD)。
? 高效的电源提高了最高操作温度。
对于超过 1000 米（3000 英尺）的长距离同轴电缆连接，
使用电缆补偿选项可以避免使用放大器。 这样可以避免电缆
过长带来的信号损耗造成的图像品质下降问题。
Bilinx 通信技术
Bilinx 是一种双向通信功能，嵌入在此摄像机的视频信号
中。 安装人员可以通过视频电缆，从任何位置检查状态、更
改摄像机设置甚至更新固件。 Bilinx 缩短了服务和安装时
间，允许用户进行更加准确的设置和调节，并且提升了摄像
机的总体性能。 此外，Bilinx 还可使用标准视频电缆来传输
报警和状态消息，因此无需进行额外的安装步骤便可提供优
异的性能。
理想的画面效果
可以采用多种设置来对画面效果进行微调，从而与您的安装
环境吻合。 它们包括：
? 智能背光补偿 – 自动和动态地对强背光进行补偿
? 白色峰值抑制 – 减少亮区中的眩光
? 对比度和清晰度 – 增强明亮或朦胧场景中的细节
? 灵敏度提升 – 灵敏度以 10 倍系数显著提升
? 默认快门 - 在自动曝光模式下，可提高移动性能
? 动态降噪 – 动态减少图像中的噪点
隐私遮挡
十五个不同的隐私区域功能允许用户遮蔽场景的特定部分。
用户可以预先设定要遮挡的场景部分。
视频移动探测
内置视频移动探测器允许用户选择四个可编程的区域，每个
区域可以分别设置不同的灵敏度阈值。 当探测到移动时，系
统会在视频监视器上显示报警，关闭输出继电器，或者通过
Bilinx 传输报警信息。
镜头选件
使用此款半球摄像机，场景监控和美观可兼而得之。 该摄像
机提供最广泛的镜头选择。 选择 2.8 至 10.5 毫米之间的镜
头可以监视宽广的区域，选择 9 至 22 毫米 VF 镜头可以监
视标准区域，或选择 18 至 50 毫米镜头可以监视长距离的
范围。
典型应用
? 玻璃门厅/大堂
? 仓库和装货区
? 监狱和劳教机构
? 机场场所，包括：
– 行李提取区
– 燃料和设备存储
? 体育场
证书与认可
电磁兼容性
辐射EN 55022 B 类，FCC 第 15 部分 B 类，
EN61000-3-2，EN61000-3-3，
EN50121-4
抗扰EN 50130-4，EN 50121-4
振动IEC 60068-2-6
安全
EN60950-1，UL60950-1（第 2 版），CSA C22.2 No. 60950-1-07
（第 2 版）
地区认证
欧洲CE
美国UL
FCC
加拿大CSA
安装/配置
FLEXIDOME 5000 机型概览
机型标准镜头
VDN-5085-V311 PAL 2.8 至 10.5 毫米 F1.2
VDN-5085-V321 NTSC 2.8 至 10.5 毫米 F1.2
VDN-5085-V911 PAL 9 至 22 毫米 F1.4
VDN-5085-V921 NTSC 9 至 22 毫米 F1.4
VDN-5085-VA11 PAL 18 至 50 毫米 F1.5
VDN-5085-VA21 NTSC 18 至 50 毫米 F1.5
嵌入式安装
158
6.22
39.5
1.56
85
3.35
95
3.7
尺寸（单位：毫米[英寸]）
