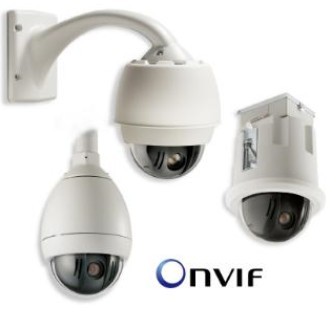

博世VG5-723-CCE2标清IP高速球型AutoDome 700 系列 28x PAL IP 嵌入天花板式摄像机
博世VG5-723-CCE2标清IP高速球型AutoDome 700 系列 28x PAL IP 嵌入天花板式摄像机
VG5-723-CCE2 AutoDome 700 系列 28x NTSC IP 嵌入天花板式摄像机
IP 28x NTSC 摄像机（带 IVA）嵌入天花板式防护罩（带透明聚碳酸酯球型罩）
有 36x 或 28x 日/夜两用型摄像机可供选择，都具有 12x 数字变焦和宽动态范围
| 图像感应器 | 1/4 英寸类型的 Exview HAD CCD（逐行扫描） |
| 有效像素 | PAL：约 440,000；752（水平）x 582（垂直）NTSC：约 380,000；768（水平）x 494（垂直） |
| 镜头 | 36x 变焦（3.4–122.4 毫米）F1.6 至 F4.5 |
| 变焦移动速度 | NTSC |
| 光学广角/光学 TELE – 追踪对焦开启 | 4.0 秒 |
| 光学广角/光学 TELE – 追踪对焦关闭 | 2.7 秒 |
| 光学广角/数字 TELE | 6.0 秒 |
| 数字广角/数字 TELE | 2.1 秒 |
| 对焦 | 自动，可以手动控制 |
| 光圈 | 自动，可以手动控制 |
| 光学变焦视场 | 1.7° 至 57.8° |
| Gain Control（增益控制） | 自动/手动/最大 （–3 dB 至 28 dB，2 dB 步进） |
| 同步 | 线路锁定（-120° 至 120° 垂直相位调节）或内部晶振时钟 |
| 孔径失真校正 | 水平和垂直 |
| 数字变焦 | 12x |
| 灵敏度（典型）1 | 30 IRE |
| 白昼模式 | |
| 灵敏度提升关闭 | |
| 灵敏度提升开启（NTSC：1/4 秒，15X；PAL：1/3 秒，16.7X） | |
| Night Mode（夜晚模式） | |
| 灵敏度提升关闭 | |
| 灵敏度提升开启（NTSC：1/4 秒，15X；PAL：1/3 秒，16.7X） | |
| 电子快门速度 | 1/1 至 1/10,000 秒，22 步进 |
| 宽动态范围 (WDR) | 92 dB（在 WDR 关闭的情况下为 50 dB） |
| 信噪比 (SNR) | >50 dB |
| White Balance（白平衡） | 2000 K 至 10,000 K |
| 1. 如无另外说明，测试条件为：F1.6；快门 = NTSC 1/60 秒，PAL 1/50 秒；最大 AGC；无球型罩。 透明球型罩需增加 0.09 光圈损失（90% 透光率）。 有色球型罩需增加 0.47 光圈损失（60% 透光率）。 | |
| 图像感应器 | 1/4 英寸类型的 Exview HAD CCD（逐行扫描） |
| 有效像素 | PAL：约 440,000；752（水平）x 582（垂直）NTSC：约 380,000；768（水平）x 494（垂直） |
| 镜头 | 28x 变焦（3.5–98.0 毫米）F1.35 至 F3.7 |
| 变焦移动速度 | NTSC |
| 光学广角/光学 TELE – 追踪对焦开启 | 2.5 秒 |
| 光学广角/光学 TELE – 追踪对焦关闭 | 1.7 秒 |
| 光学广角/数字 TELE – 追踪对焦开启 | 4.5 秒 |
| 光学广角/数字 TELE – 追踪对焦关闭 | 1.7 秒 |
| 数字广角/数字 TELE | 2.0 秒 |
| 对焦 | 自动，可以手动控制 |
| 光圈 | 自动，可以手动控制 |
| 光学变焦视场 | 2.1° 至 55.8° |
| 增益控制 | 自动/手动/最大 （–3 dB 至 28 dB，2 dB 步进） |
| 同步 | 线路锁定（-120° 至 120° 垂直相位调节）或内部晶振时钟 |
| 孔径失真校正 | 水平和垂直 |
| 数字变焦 | 12x |
| 灵敏度（典型）2 | 30 IRE |
| 白昼模式 | |
| 灵敏度提升关闭 | |
| 灵敏度提升开启（NTSC：1/4 秒，15X；PAL：1/3 秒，16.7X） | |
| 夜晚模式 | |
| 灵敏度提升关闭 | |
| 灵敏度提升开启（NTSC：1/4 秒，15X；PAL：1/3 秒，16.7X） | |
| 电子快门速度 | 1/1 至 1/10,000 秒，22 步进 |
| 宽动态范围 (WDR) | 92 dB（在 WDR 关闭的情况下为 50 dB） |
| 信噪比 | >50 dB |
| 白平衡 | 2000 K 至 10,000 K |
| 2. 如无另外说明，测试条件为：F1.6；快门 = NTSC 1/60 秒，PAL 1/50 秒；最大 AGC；无球型罩。 透明球型罩需增加 0.09 光圈损失（90% 透光率）。 有色球型罩需增加 0.47 光圈损失（60% 透光率）。 |
| 嵌入天花板 | |
| 摇摄角度范围 | 360° 连续 |
| 俯仰角度 | 水平以上 1° |
| 变速 | 0.1°/秒-120°/秒 |
| 预置位速度 | 水平旋转：360°/秒垂直俯仰：100°/秒 |
| 预置位精度 | ± 0.1°（典型） |
| 嵌入天花板 | |
| 输入电压 | 21-30 VAC50/60 Hz |
| 功耗，典型 | 24 W/44 VA |
| 3. 室内应用场合下，没有将加热器连接至电源盒 | |
| 视频保护 | 峰值电流 10 kA（陶瓷气体放电管） |
| 双相?；? | 峰值电流 10 安，峰值功率 300 瓦 (8/20 μs) |
| RS-232/485 ?；? | 静电保护 ±15 KV 人体模型 |
| 报警输入?；? | 峰值电流 17 安，峰值功率 300 瓦 (8/20 μs) |
| 报警输出?；? | 峰值电流 2 安，峰值功率 300 瓦 (8/20 μs) |
| 继电器输出?；? | 峰值电流 7.3 安，峰值功率 600 瓦 (10/1000 μs) |
| 电源输入保护（球型摄像机） | 峰值电流 7.3 安，峰值功率 600 瓦 (10/1000 μs) |
| 电源输出保护（吊臂电源） | 峰值电流 21.4 安，峰值功率 1500 瓦 (10/1000 μs) |
| 10/100 以太网数据线路 | 峰值电流 14 安，峰值功率 200 瓦 (8/20 μs) |
| 摄像机设置/控制 | Microsoft Internet Explorer 网络浏览器 7.0 或更高版本，Bosch Configuration Manager 或 BVMS |
| 软件更新 | 固件上载 |
| 标准 | H.264 (ISO/IEC 14496?10)、M?JPEG、JPEG |
| 数据流 | 共有四 (4) 个独立流：两 (2) 个可独立配置的 H.264 流，4CIF/D1 清晰度， 一 (1) 个 H.264、只有 I 帧的流（适用于录像）一 (1) 个 M?JPEG 流，4CIF/D1 清晰度 |
| GOP 结构 | IP，IBP，IBBP |
| 数据速率 | 9.6 kbps 至 6 Mbps |
| 整体 IP 延迟 | 240 毫秒 |
| 清晰度（水平 x 垂直 PAL/NTSC） | |
| 4CIF/D1 | 704 x 576/480 (50/60 ips4) |
| CIF | 352 x 288/240 (50/60 ips4) |
| 4. 取决于图片内容和移动繁杂程度 |
| 以太网 | 10-Base T/100 Base-TX，自动侦测，半双工/全双工，RJ45 |
| 协议 | RTP、Telnet、UDP、TCP、IP、HTTP、HTTPS、FTP、DHCP、IGMP V2/V3、ICMP、ARP、SMTP、SNTP、SNMP v3、RTSP、802.1x、iSCSI、DynDNS、UPnP、IP v4/6、QoS、SSH、SSL |
| 音频 | |
| 标准 | G.711，8 kHz 采样率L16，16 kHz 采样率 |
| 信噪比 | >50 dB |
| 音频流 | 全双工/半双工 |
| VG4-SFPSCKT | |
| 说明 | 光纤以太网介质转换器套件5。需要小型可插拔 (SFP) 模块（单独销售）。 |
| 数据接口 | 以太网 |
| 数据速率 | 10/100 Mbps符合 IEEE 802.3 标准全双工或半双工电气端口全双工光纤端口 |
| 可兼容接收器 | CNFE2MC |
| 安装 | 使用提供的安装硬件安装在 VG4-A-PA0、VG4-A-PA1、VG4-A-PA2、VG4?A?PSU1 或 VG4?A?PSU2 电源盒中 |
| 5. 套件需独立购买，并必须安装在 AutoDome 电源盒里面。 | |
| SFP ?？? | |
| 说明 | 可互换的模块，能够与 MMF 或 SMF 光纤配合使用。 |
| 数据接口 | 以太网 |
| 数据速率 | 10/100 Mbps符合 IEEE 802.3 标准 |
| 机械 | |
| 尺寸（长 x 宽 x 高） | |
| SFP-2 和 SFP-3 | 55.5 毫米 x 13.5 毫米 x 8.5 毫米（2.2 英寸 x 0.5 英寸 x 0.3 英寸） |
| SFP-25、SFP-26 | 63.8 毫米 x 13.5 毫米 x 8.5 毫米（2.5 英寸 x 0.5 英寸 x 0.3 英寸） |
| 重量（所有 SFP 模块） | 0.23 千克（0.05 磅） |
| 类型 | |
| SFP-2 | MMF |
| SFP-3 | SMF |
| SFP-25 | MMF |
| SFP-26 | MMF |
| 光纤兼容性 | |
| 光纤兼容性， MMF | 50/125 微米 MMF。 对于 50/125 微米光纤，从指定的光预算值中减去 4 dB。 必须符合或超出光纤标准 ITU-T G.651。 |
| 光纤兼容性， SMF | 8–10/125 微米 SMF。 必须符合或超出光纤标准 ITU-T G.652。 |
| 光学距离规格 | 指定的传输距离受光纤的光损耗及连接器、电线和插接面板导致的任何其它损耗的限制。 这些模块经过专门设计，可以在整个光损耗预算范围内运行，因此不需要规定最低损耗。 |
| 扇区/标题 | 16 个独立的扇区，每个扇区可设 20 个字符的标题 |
| 遮蔽 | 24 个可单独配置的隐私遮蔽 |
| 预置位 | 99 个，每个位置可设 20 个字符的标题 |
| 巡视路线 | 两 (2) 类巡视路线：录制巡视路线 - 两 (2) 条，总持续时间 15 分钟预设巡视路线 - 一 (1) 条，包含多达 99 个连续场景 |
| 支持的语言 | 英语、中文、荷兰语、法语、德语、意大利语、日语、波兰语、葡萄牙语和西班牙语 |
| 摄像机电源 | 21-30 VAC，50/60 赫兹 |
| 加热器电源 | 21-30 VAC，50/60 赫兹 |
| 视频和控制 | RJ-45 100 Base-TX 以太网 |
| 报警输入 (2) | 可针对“?？被颉俺１铡北喑? |
| 开路收集器输出 (1) | 32 VDC @ 150 mA（最大） |
| 音频输入线路电平（单向音频） | |
| 输入电压 | 最大 5.5 Vp-p |
| 电阻 | 9 千欧（典型） |
| 嵌入天花板 |
| 设计额定值 | IP546,阻燃 |
| 工作温度 | –10°C 至 40°C（14°F 至 104°F） |
| 存储温度 | -40°C 至 60°C（-40°F 至 140°F） |
| 湿度 | 0% 至 90% 相对湿度，无冷凝 |
| 6. 带选配的 VGA-IP54K-IC78 套件。7. 室内应用场合下，没有将加热器连接至电源盒8. 在使用聚碳酸酯球型罩的情况下，符合 NEMA 4X 认证的要求。 在使用丙烯酸有机玻璃球型罩的情况下，除撞击测试之外，符合 NEMA 4X 的其余各项要求。 | |
| 尺寸 | 参见尺寸图 |
| 重量 | |
| 嵌入天花板 | 2.66 千克（5.86 磅） |
| 室内吊装 | 2.88 千克（6.3 磅） |
| 室外吊装 | 3.32 千克（7.3 磅） |
| 球型罩尺寸 | 153.1 毫米直径（6.03 英寸） |
| 结构材料 | |
| 外壳 | 铸铝 |
| 球型罩 | 吊装：丙烯酸有机玻璃（高清晰度）嵌入天花板：聚碳酸酯（坚固） |
| 标准颜色 | 白色 (RAL 9003) |
| 标准涂层 | 粉末喷漆 |
| 球型罩 | |
| 嵌入天花板 | |
| 聚碳酸酯透明球型罩 | VGA-BUBBLE-CCLR |
| 聚碳酸酯有色球型罩 | VGA-BUBBLE-CTIR |
| 吊装 | |
| 聚碳酸酯透明球型罩 | VGA-BUBBLE-PCLR |
| 聚碳酸酯有色球型罩 | VGA-BUBBLE-PTIR |
| 透明高清晰丙烯酸有机玻璃 | VGA-BUBBLE-PCLA |
| 有色高清晰丙烯酸有机玻璃 | VGA-BUBBLE-PTIA |
| 吊装臂底座 | |
| 挂臂（无变压器） | VG4-A-PA0 |
| 挂臂（120/230 VAC 变压器） | VG4-A-PA1 / VG4-A-PA2 |
| 带电缆的吊装臂 | VGA-PEND-ARM |
| VGA-PEND-ARM 的安装板 | VGA-PEND-WPLATE |
| 适用于 VG4 系列电源的装饰框 | VG4-A-TSKIRT |
| 用于挂臂安装的可选安装板 | |
| 角落安装板 | VG4-A-9542 |
| 立杆安装板 | VG4-A-9541 |
| 吊装或管道安装 | |
| 管道安装盖 | VG4-A-9543 |
| 吊装或屋顶安装 | |
| 屋顶（护栏）安装（需要 VG4-A-9543 管道安装盖。 需单独购买。） | VGA-ROOF-MOUNT |
| 用于屋顶安装的可选安装板 | |
| 用于护栏安装的平顶适配板 | LTC 9230/01 |
| 嵌入天花板支撑套件 | |
| 吊顶天花板支架 | VJR-A3-SP |
| 符合 IP54 认证所需的衬垫套件 | VGA-IP54K-IC78 |
| 电源 | |
| 室外电源盒，无变压器 | VG4-A-PSU0 |
| 室外电源盒（120/230 VAC 变压器） | VG4-A-PSU1 / VG4-A-PSU2 |
| 光纤套件 | VG4-SFPSCKT |
| 参考 | 说明 |
| 1 | 墙壁安装 - 侧面，装有电源 |
| 1a | 墙壁/立杆安装 - 侧面，装有 VGA-PEND-WPLATE |
| 2 | 墙壁安装 - 前面，装有电源和装饰框 |
| 2a | 墙壁安装 - 前面，装有电源 |
| 3 | 墙壁安装 - 后面，装有电源和装饰框 |
| 3a | 墙壁安装 - 后面，装有电源 |
| 4 | 管道安装 |
| 5 | 嵌入天花板 - 前面 |
| 6 | 嵌入天花板 - 侧面 |
| 参考 | 说明 |
| 1 | 墙壁安装 - 侧面，装有电源和装饰框 |
| 1a | 墙壁/立杆安装 - 侧面，装有 VGA-PEND-WPLATE |
| 墙壁安装 - 前面，装有电源和装饰框 | |
| 2a | 墙壁安装 - 前面，装有电源 |
| 3 | 墙壁安装 - 后面，装有电源和装饰框 |
| 3a | 墙壁安装 - 后面，装有电源 |
| 4 | 管道安装 |
| 5 | 立杆安装 |
| 6 | 角落安装 |
| 7 | 屋顶安装 |
| 8 | 屋顶安装适配器 |
| 9 | 用于管道和屋顶安装的电源设备 |
