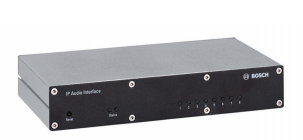

PRS?1AIP1 是一款基于 IP 的通用音频设备，支持 VoIP 和 IP 语音传输应用场合。 它是通过长距离的 LAN 和 WAN 网 络把音频和触点闭合连接起来的理想解决方案，例如大型购 物中心、隧道、火车站内和火车站之间。 它可以延伸并连接 至 Praesideo 以及非网络型的传统公共广播系统，而不需要 PC 参与操作。 装置配有模拟音频输入和输出，可轻松与选配的导频音监测 设备连接以便广播紧急语音信息。 一路音频输入可切换至具 有内置话筒监测功能的话筒灵敏度。 另外，控制输入也可以 提供电缆和连接监测功能。 控制输入和输出可用于设置音频连接以发起远程呼叫，也可 以将远程故障事件传给系统控制器。 基本功能 音频 支持多种音频格式：单通道；全双工 16 位 PCM 或 G.711 （极低的延迟时间）；双通道发送或接收 MP3（能在多种采 样率和压缩设置下获得高品质的音频）。 装置配有两路平衡的线路输入和两路平衡的线路输出。 其中 一路输入可配置为带幻象电源的平衡话筒输入，用于驻极体/ 电容话筒以及话筒连接监测。 输出电平可根据需要进行配 置。 另外，装置还支持使用 20 kHz 导频音进行音频连接监测， 并能探测发射机上的音频输入并重新生成接收机上的音频输 出。 可设置的音频延迟可用于音频回放时进行手动延迟调整，以 便实现扬声器间的同步，例如在隧道中。 音频传送 音频信号可以通过单播方式最多传至 16 个接收机、预配置 或激活控制输入。 这些接收机也可以向其它接收机转播传入 的音频流。 如果接口在同一 LAN 上，则还支持广播。 在 PCM 和 G.711（uLaw 和 aLaw）中，可以在两个装置 之间实现全双工音频连接。 控制输入和输出 装置配备了 8 路包含可配置监测功能的控制输入，可以监测 开路和/或短路情况。 8 个控制输出具有干继电器触点。 控 制输入可以传给控制输出以执行远程操作，也可以在音频发 射机和接收机之间双向传送故障信息。 另外，用户也可以配 置控制输入以更改音频路由方式。 本装置还提供了一个额外的干继电器触点，用于指明高温故 障等设备故障情况。 网络接口 装置可以连接至 10 和 100 Mbit 以太网，并且公布 DHCP 服务器提供给它的 IP 地址。 它还可以从网络中搜索可用的 IP 地址，或为其指定一个静态 IP 地址。 还可使用第二个以 太网连接，从而实现网络冗余。 此外，装置还有一个内置 RS 232 接口，用于在 IP 网络上 传递其他串行数据。 电源 本装置提供了两个电源连接（主输入和备用输入），并能够 监测这两个电源。 控件和指示灯（前面） ? 凹进式重置按钮 ? 2 个网络状态 LED 指示灯 ? 8 个控制输入状态 LED 指示灯 互连组件（背面） ? 8 路控制输入，位于欧式连接器上 ? 8 路控制输出，位于欧式连接器上 ? 故障继电器输出，位于欧式连接器上 ? 2 路平衡音频输入（1 路线路输入，1 路线路/话筒输 入），位于欧式连接器上 ? 2 路平衡音频输出，位于欧式连接器上 ? 2 个以太网连接，位于 RJ45 上 ? RS 232，位于 Sub?D 上 ? RS 485，位于欧式连接器上 ? 主电源，位于插座上 ? 备用电源，位于欧式连接器上 证书与认可 电磁兼容性 EN55011:2009（限制级别： B） EN50130-4:1995 + A1:1998 + A2:2003 电气安全 IEC60065 (CB?scheme) 认证 CE 标志认证 EN54?16 (0560 - CPD - 10219002/AA/04) 地区 认证 欧洲 CPR EU_CPR CE CE COC CE CertAlarm CE DOP 附件 数量 组件 1 PRS-1AIP1 IP 音频接口 1 电源 1 连接器套件 技术规格 电气 外部电源 1 18 至 56 VDC 外部电源 2 18 至 56 VDC 功耗 8 W（最大） 话筒输入（音频输入 1） 灵敏度 -48.5 至 -26 dBV 阻抗 1360 欧姆 频率响应 100 Hz 至 15 kHz 信噪比 >60 dB 监督检测 驻极体：0.4 – 5 mA 动态：120 – 1300 欧姆 线路输入（音频输入 1 和 2） 灵敏度 -16.5 至 +6 dBV 阻抗 22 千欧 频率响应 20 Hz 至 15 kHz 信噪比 >70 dB 导频音检测电平 （仅限输入 2） -30 dBV 线路输出（音频输出 1 和 2） 电平 6 dBV（最大） 导频音电平（仅限输出 2） -20 dBV (20 kHz) 音频格式 MPEG 1?层 3 (MP3) 32、44.1 和 48 kHz 采样率 编码高达 192 kbps VBR 解码高达 320 kbps（立体 声） MPEG 1?层 2 16、22.05 和 24 kHz 采样率 G.711 uLaw、aLaw（采样率为 8、24 或 32 kHz 时） PCM 16 比特（采样率为 8、24 或 32 kHz 时） 控制输入 8 x 连接器 可拆卸螺丝端子 操作 闭合触点（带监测） 控制/故障输出 8 x / 1 x 连接器 可拆卸螺丝端子 操作 触点（SPST，无电压） 等级 24 V，0.5 A 以太网 1 和 2 连接器 双 RJ45，DTE 插针布局 标准 802.3i / 802.3u 速度 10 / 100 Mbps，自适应 流量 全双工/半双工，自适应 协议 TCP/IP、UDP、RTP、SIP、 IGMP、DHCP、SNMP RS 232 / RS 485 RS 232 接口 9 针 Sub?D 凸型，DTE 插针布 局 RS 485 接口 可拆卸螺丝端子 插针布局 300 至 115.200 波特 设置（默认值） 9600、8、N、1
