监控摄像机镜头焦距与实际照射距离的关系
监视器显示5m高物体为准 镜头安装部位口径为25.4mm
镜头安装基准面到焦点的距离为17.526mm
C型镜头安装到CS接口的摄像机时需增配5mm厚的接圈 *2.8即：F=2.8mm镜头，拍摄距离为1~4米，拍摄角度为115°。 *3.6即： F=3.6mm拍摄距离为2~6米拍摄角度93°
#6即F=6mm 拍摄距离为3~15米 拍摄角度为53°，#8即F=8mm 拍摄距离为4~20米 拍摄角度为40°，#12即F=12mm拍摄距离为5~25米 拍摄角度为25°，#16即F=16mm拍摄距离为5~30米 拍摄角度为20°#25：即F=25mm拍摄距离为20~80米拍摄角度为15°

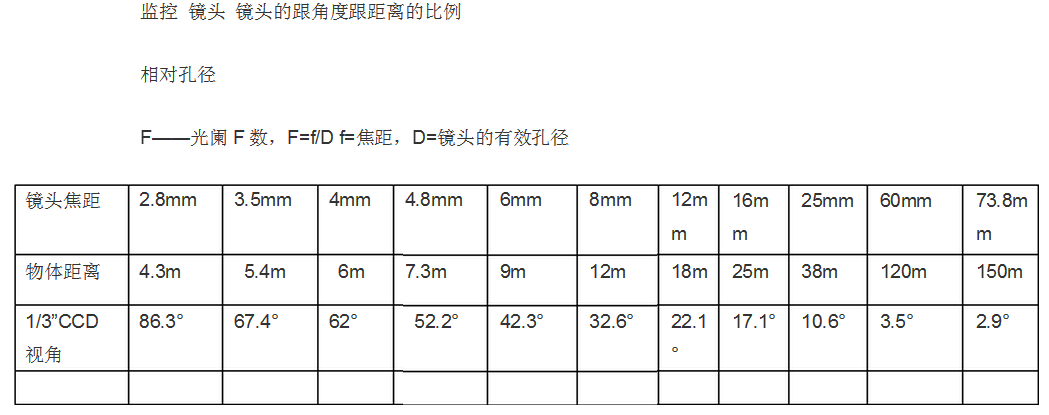

监控摄像机镜头可视角度表
|
镜头焦距 |
搭配1/3″CCD |
搭配1/4″CCD |
二者差异性 |
|
2.8mm |
89.9° |
75.6° |
14.3° |
|
3.6mm |
75.7° |
62.2° |
13.5° |
|
4mm |
69.9° |
57.0° |
12.9° |
|
6mm |
50.0° |
39.8° |
10.2° |
|
8mm |
38.5° |
30.4° |
8.1° |
|
12mm |
26.2° |
20.5° |
5.7° |
|
16mm |
19.8° |
15.4° |
4.4° |
|
25mm |
10.6° |
8.3° |
2.3° |
|
60mm |
5.3° |
4.1° |
1.2° |
监控摄像机镜头可视距离表
|
镜头焦距(毫米数) |
距离5米(宽*高) |
距离10米(宽*高) |
距离15米(宽*高) |
距离20米(宽*高) |
距离30米(宽*高) |
|
2.8mm |
13*9.8米 |
26*19.5米 |
39*29.3米 |
52*39米 |
78*58.5米 |
|
3.6mm |
8.5*6.4米 |
17*12.8米 |
25.5*19米 |
34*25.5米 |
51*38.3米 |
|
4mm |
8*6米 |
16*12米 |
24*18米 |
32*24米 |
48*36米 |
|
6mm |
5.5*4.1米 |
11*8.3米 |
16.5*12.4米 |
22*16.5米 |
33*24.8米 |
|
8mm |
3.5*2.6米 |
7*5.3米 |
10.5*7.9米 |
14*10.5米 |
21*15.8米 |
|
12mm |
2*1.5米 |
4*3米 |
6*4.5米 |
8*6米 |
12*9米 |
|
16mm |
1.5*1.1米 |
3*2.3米 |
4.5*3.4米 |
6*4.5米 |
9*6.8米 |
|
25mm |
1.3*1米 |
2.5*1.9米 |
3.8*2.9米 |
5*3.8米 |
7.5*5.6米 |
|
60mm |
0.5*0.4米 |
1*0.75米 |
1.5*1.1米 |
2*1.5米 |
3*2.3米 |

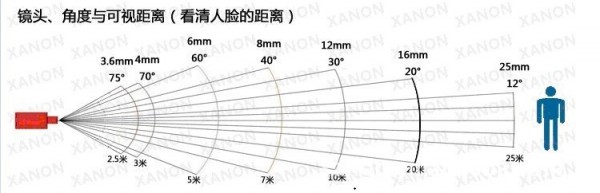

监控摄像机镜头使用场所及角度
1、广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所 2.8MM 2.5MM
2、视角在60度以上，用于5*5米左右场所 3.6MM 4MM
3、视角在50度以上，用于8-10米左右场所 6MM
4、视角在40度以上，用于10-18米左右场所 8MM
5、视角在30度以上，用于20-30米左右场所 12MM 16MM
6、视角在20度以上，用于30-50米左右场所 25MM
7、长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视；
8、变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域；
9、针孔镜头：用于隐蔽监控。
镜头越小，监控的面积越大，而图像物体相对较小。镜头越大，监控的面积越小(窄)，而图像物体相对较大。
计算方法1/3"CCD镜头最远能看清多少米？
3.6MM、6MM、8MM、12MM、16MM、25MM乘上2.4就是最远多少米距离了
可以简单的计算方法：可视距离÷2就相等于所需镜头，再参考视角
cif 640kb/s 300M每小时/每天7G
D1 2084kb/s 900M每小时/每天22G
